一、概述

1.1 適用范圍

微機綜合保護裝置及自動裝置適用于電力系統各發電廠、變電站、配電站等對繼電保護的要求而專門開發的新一代微機型繼電保護設備。為35KV 及以下電壓等級架空線路、電纜線路、變壓器、電動機、電容器等一次設備提供完善的保護功能，既可以分散在開關柜就地安裝，也可以集中組屏安裝。完善的設計保證了裝置可以在惡劣環境下長期、可靠地運行。

1.2安裝場景：

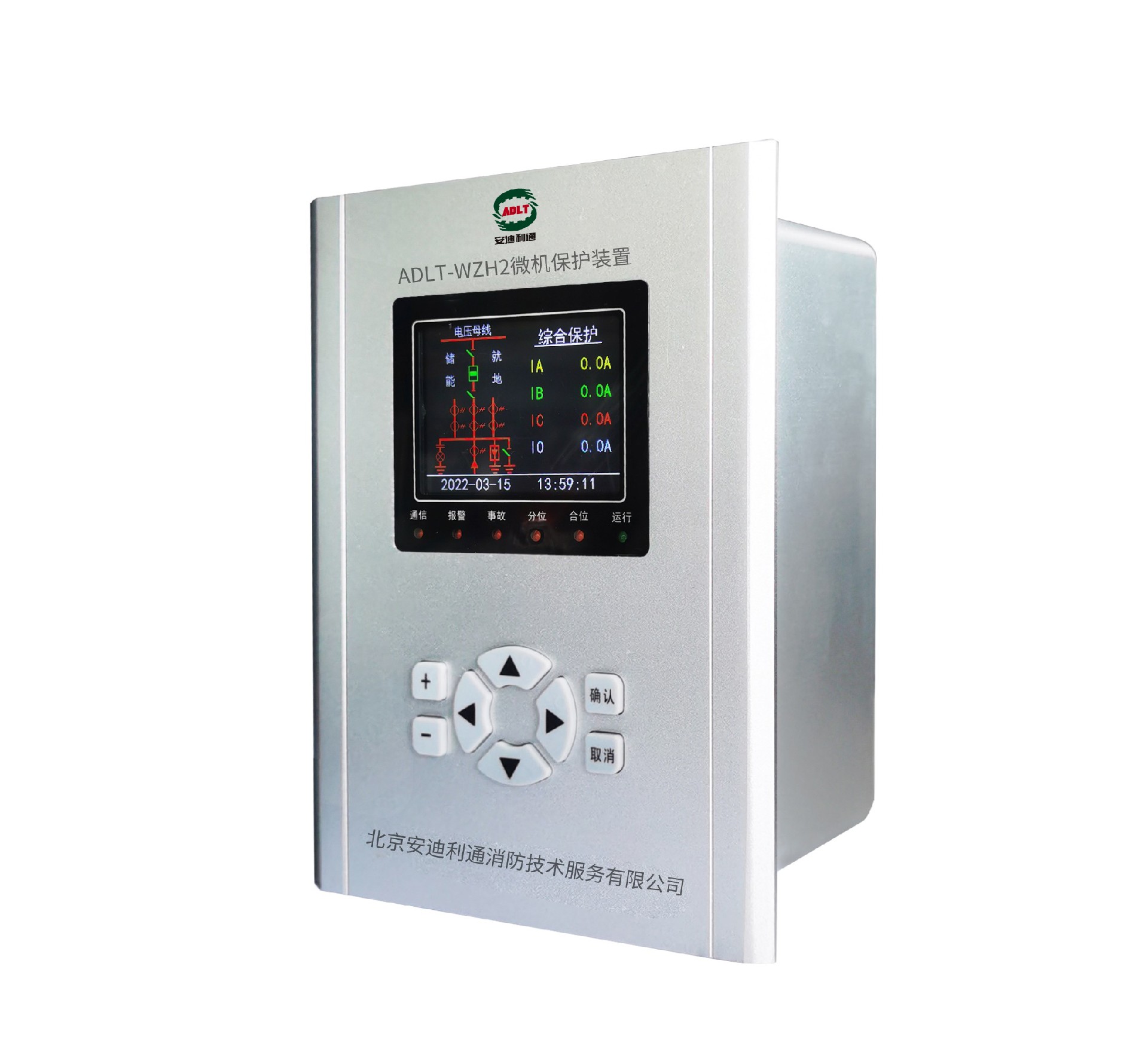

?充氣柜儀表屏區安裝使用。充氣柜-戶內交流高壓氣體絕緣金屬封閉開關設備。充氣柜適用于電力系統的小型二次變電所、開閉所、箱式變電站、住宅小區、工礦企業、大型商場，特別適用于機場、地鐵、鐵路等對用電要求較高的場合。我司ADLT-WZH微機綜合保護裝置為配電自動化最新保護繼電器裝置。

?28柜、中置柜儀表屏區安裝使用。金屬鎧裝中置移開式開關設備；鎧裝型移開中置式金屬封閉開關設備簡稱中置柜。中置柜-50HZ單母線分段系統、雙母線分段系統的戶內成套高壓配電裝置。

?微機綜合保護裝置保護范圍：適用于35KV及以下電壓等級的不接地、小電阻接地、消弧線圈接地、直接接地系統。實現進線、出線等線路保護，電動機、電容器、電抗器等設備保護。

?中置柜微機保護裝置集保護、測量、監視、人機接口、通信等多功能于一體.“單元化”設計，一臺裝置即可完成開關柜內所有自動化功能，簡化了開關柜二次設計和施工。微機保護裝置為經濟型保護，電流的測量是通過保護CT輸入的電流來實現，并非專門的測量CT，適用于單純用來監視電網參數的場合-額定電壓12KV的三相電流、額定功率為50HZ的電力系統。

1.3裝置功能配置：

1.3.1電流速斷保護;

1.3.2過流I段保護;

1.3.3過流Ⅱ段保護;

1.3.4反時限過流保護∶裝置提供IEC255-4規定的三種反時限曲線∶

1.3.5過負荷∶可選擇告警或跳閘;

1.3.6三段式零序過流 （接地保護）∶可選擇告警或跳閘;

1.3.7 兩段式負序過流保護（電機反轉保護）;

1.3.8 后加速保護;

1.3.9 三相一次重合閘;

1.3.10 過電壓、低電壓∶可分別選擇告警或跳閘;

1.3.11 零序過電壓∶可選擇告警或跳閘;

1.3.12 電動機啟動時間過長保護;

1.3.13過熱保護;

1.3.14 PT斷線檢查;

1.3.15 CT斷線檢查;

1.3.16 非電量∶重瓦斯，輕瓦斯，超溫跳閘，高溫報警，網門跳閘;

1.3.17通訊功能∶RS-485，通信協議可選101，103，MODBUS;

1.3.18 人機界面∶采用2.8寸TFT彩色液晶屏，可顯示一次模擬圖;

二、技術參數

2.1工作環境條件

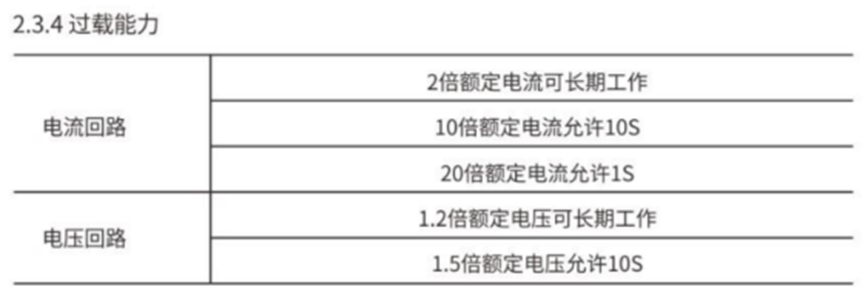

2.3.5觸點容量

?在直流感性負荷回路中（C/R=7ms），電壓不超過250VDC，且電流不超過2.5A，觸頭斷開容量為50W;

?在交流回路（COS中=0.4，電壓不超過250VAC，且電流不超過4A）中，觸頭斷開容量為600VA；

?在阻性負荷回路中（交直流電壓不超過250V，電流不超過10A）中，觸點最大斷開容量1500VA/400W。

?觸點允許長期接通不超過5A電流。

2.3.6絕緣電阻

用開路電壓為500V的兆歐表測量其絕緣電阻，裝置的各帶電端子連在一起，對外露的非帶電金屬部件或外殼之間大于100MQ。

2.3.7介質強度

?產品的開關量采集電路（C01-09）對地（即外殼或外露的非帶電金屬零件）能承受500V（有效值）、50Hz的交流試驗電壓，歷時1min，而無擊穿或閃絡現象。

?其余各帶電端子連在一起，對外露的非帶電金屬部分或外殼之間，以及裝置中無電氣聯系的各導電電路之間，應能承受交流有效值2000V/50Hz的試驗電壓，歷時1min無絕緣擊穿閃絡現象。

?當復查介質強度時，試驗電壓值應為規定值的75%。

2.3.8沖擊電壓

?產品的各帶電的導電電路對地，以及產品中電氣上無聯系的各帶電的導電電路之間，能承受沖擊電壓波形為標準雷電波，峰值為1kV（額定絕緣電壓≤63V）或5kV（額定絕緣電壓>63V）的試驗電壓，此后無絕緣損壞。檢驗過程中，允許出現不導致絕緣損壞的閃絡現象。

?如果出現閃絡，則應復查介質強度，此時介質強度試驗電壓值為規定值的75%。

2.3.9 其它抗干擾性能符合國家標準、行業標準相關規定。

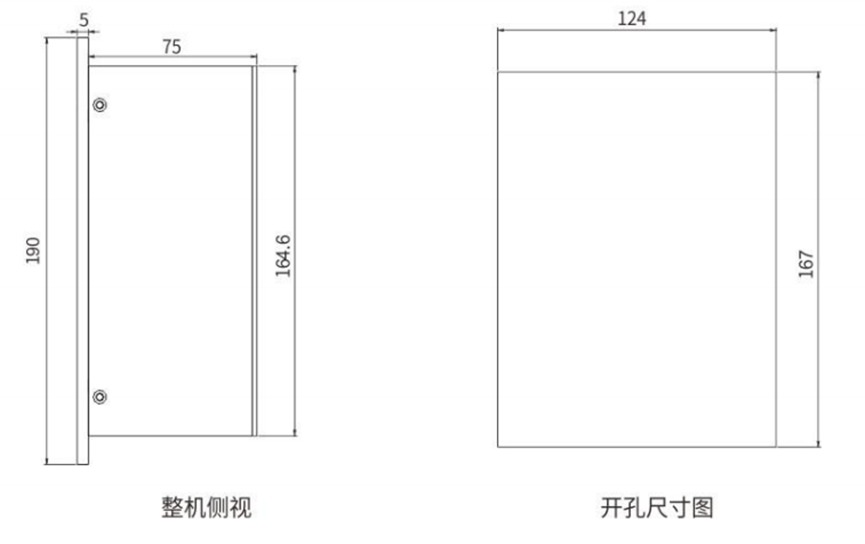

三、開孔尺寸圖:

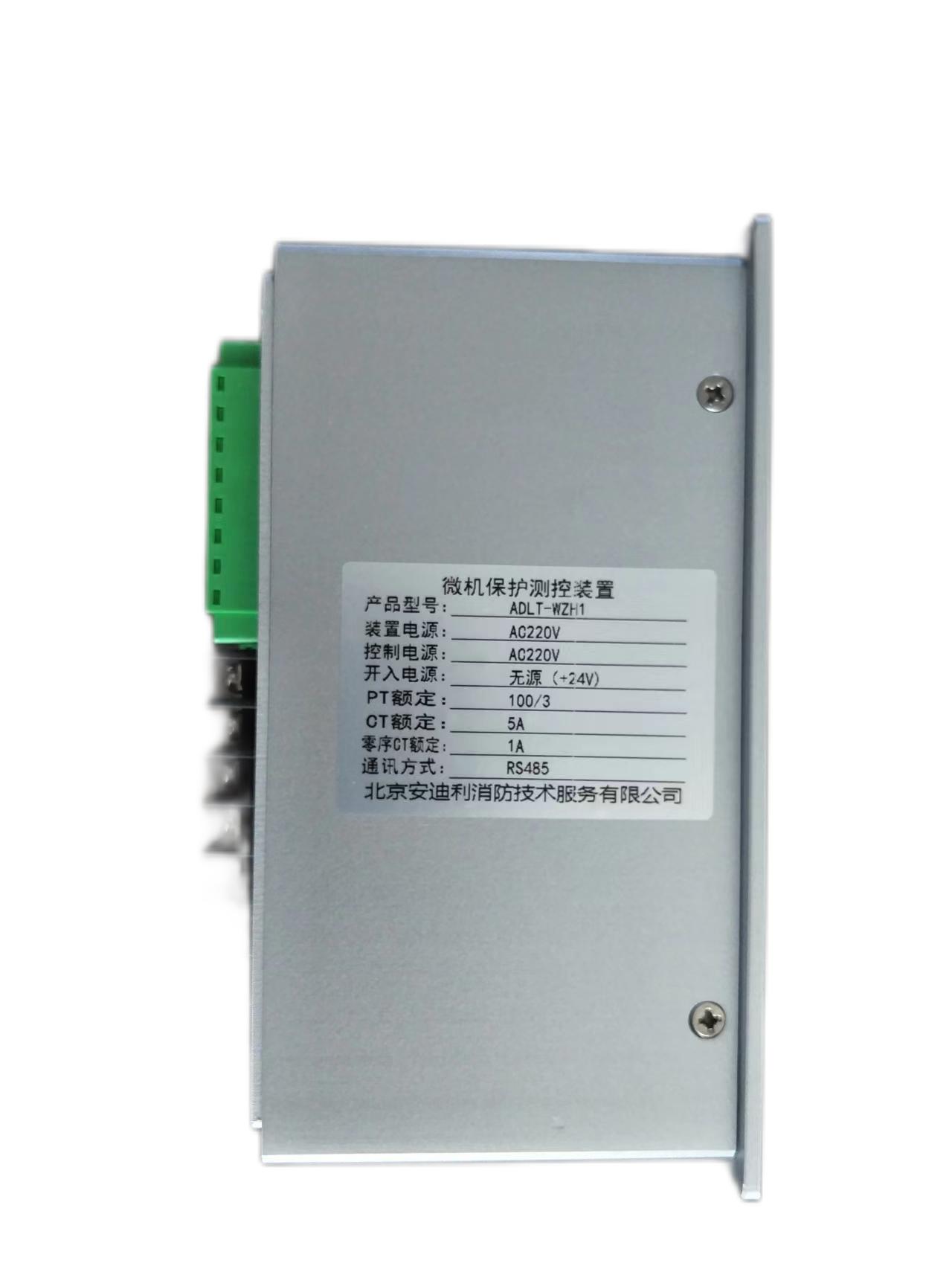

豎款：設備75*156.2*78mm

      開孔70*149*

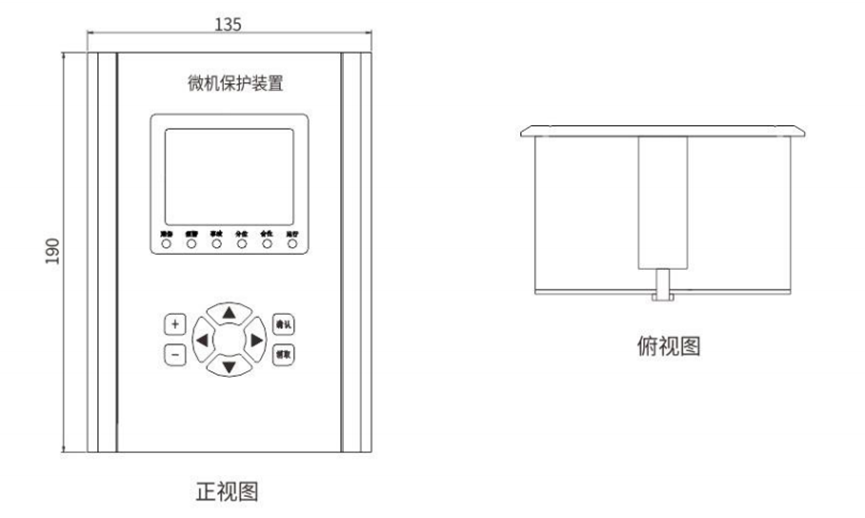

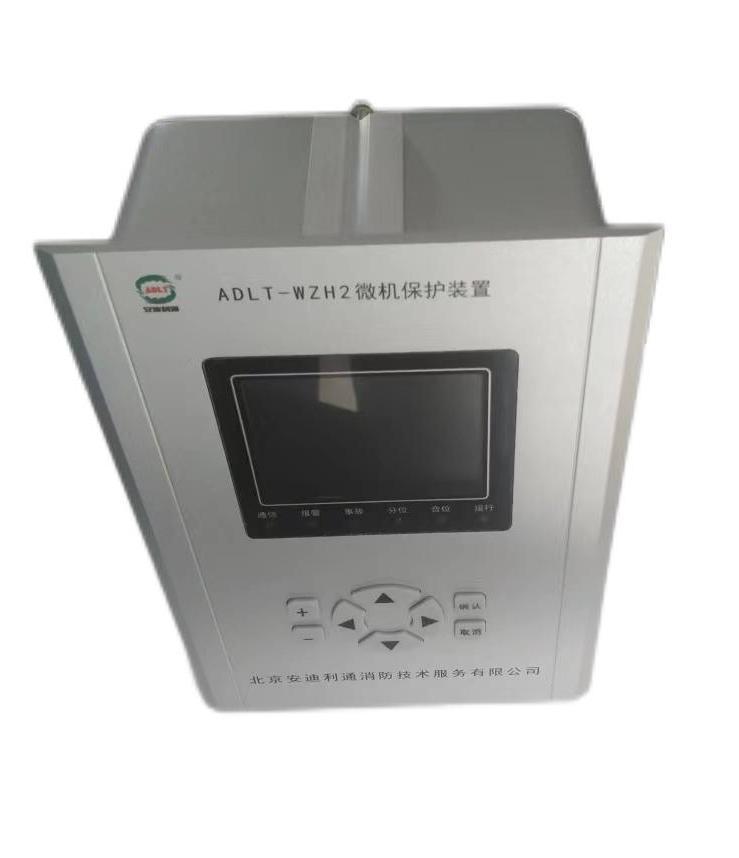

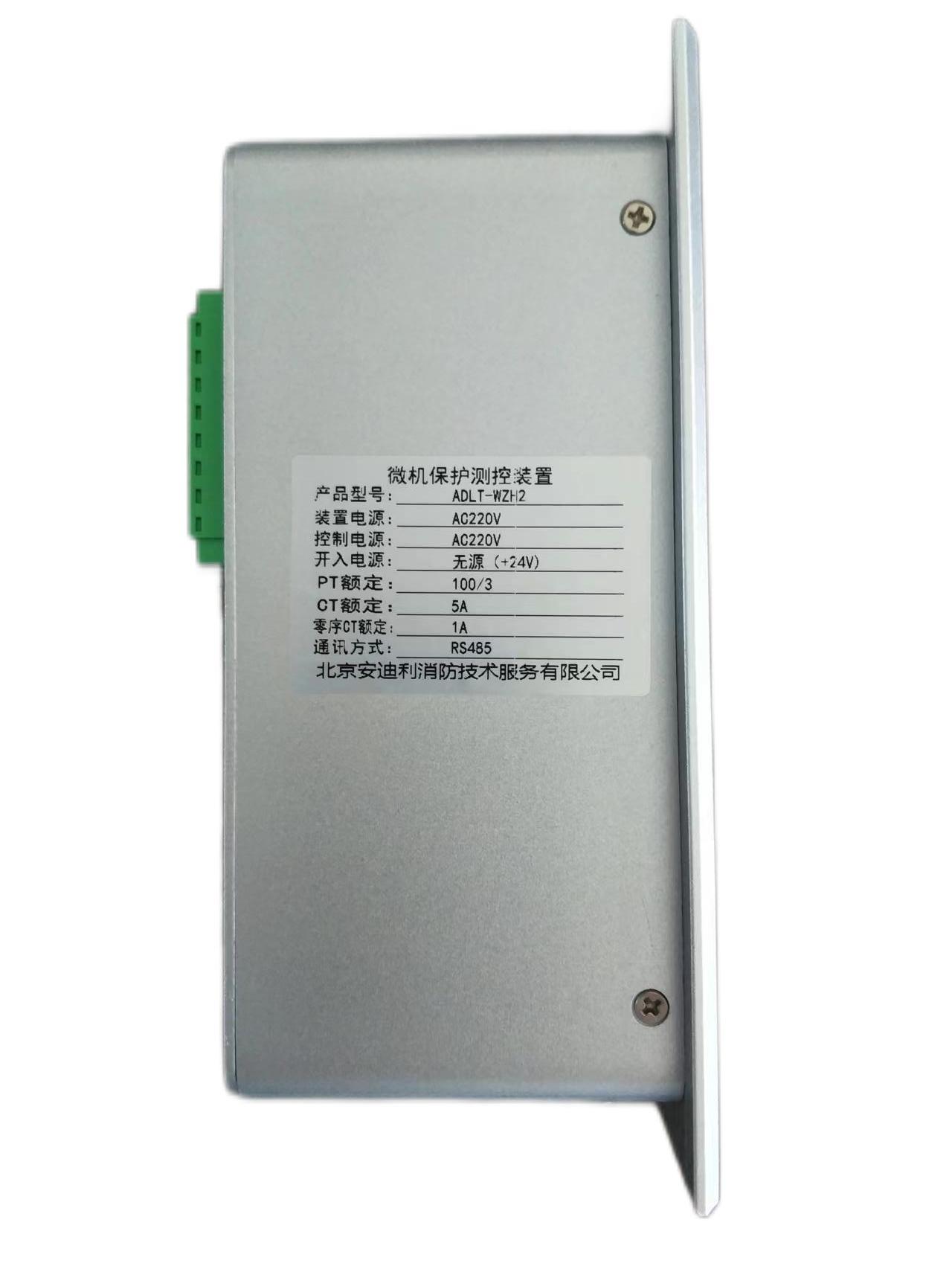

大尺寸款：

豎款：設備135*190*75

      開孔124*167*
